《课后2对1特别授课》,杨幂视频 国产在线,国产A级毛片久久久精品毛片 ,日本免费一区二区三区不卡在线观 ,91狼友在线观看免费完整版

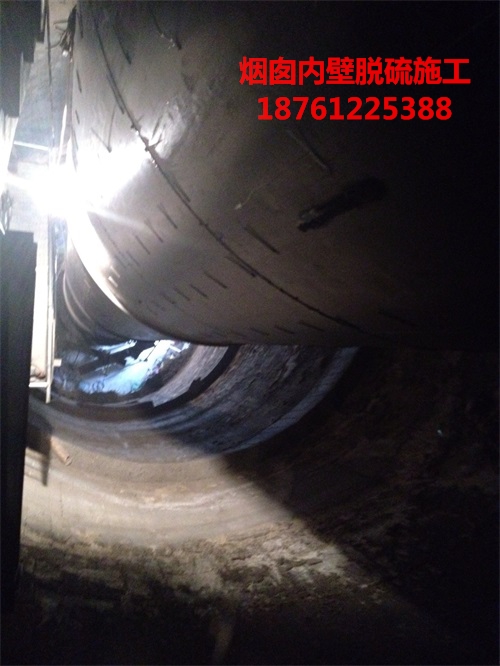

1、 OM涂料煙囪內(nèi)壁防腐基面處理：
    對于舊煙囪因已使用，煙囪內(nèi)壁的表面的平整度較差，首先要對煙囪內(nèi)壁進行清灰處理，最好的方法是使用清水沖洗；其次等內(nèi)壁基本干燥后使OM底涂對整個內(nèi)壁進行整體滾涂一遍，不得有任何遺漏；對內(nèi)壁有裂縫、殘缺不平的部位進行填補處理，即使用OM涂料進行批刮處理，使之整個內(nèi)壁整體上達到平整、平滑，特別是對內(nèi)壁的接逢的處理尤其要做到精細，表面要做到基本和內(nèi)壁其它部位的平整度和平滑度完全一致，不得有任何遺漏。如果是剛做完脫硫的新煙，在基層處理上不需使用進行OM涂料進行批刮處理，只需滿涂OM底涂即可。
2、OM涂料煙囪內(nèi)壁防腐表層處理：
基層處理完后，對煙囪自上而下使用OM涂料面涂均勻滾涂兩遍，做到表面均勻一致，無流掛現(xiàn)象，完工后整體厚度保持在1.8㎜-2.0㎜之間，平整度2.00m內(nèi)靠尺正負不得超出0.001㎜
（1） 、舊煙囪內(nèi)清掃浮灰，內(nèi)襯表面處理：
（2） 用硬質(zhì)條帚配合電動刷子將煙囪內(nèi)的浮灰清掃干凈，用壓力水沖凈，刷OM界面劑和批刮OM膩子，根據(jù)內(nèi)襯表面腐蝕程度決定批刮次數(shù)和厚度。新建煙囪由于內(nèi)襯表面較干凈平整，此道工序一般可以不做，只對灰縫進行勾縫處理。使內(nèi)襯有一個較為平整的表面。
（3） 刷表面處理劑底料：18761225388
（4） 先將處理劑鐵桶蓋打開，將硬化劑緩緩加入，邊倒邊攪待無反應氣泡后即可備用。
基層表面處理后一般需停歇4-6個小時左右，待OM膩子（砂漿）基本硬化后即可刷表面處理劑底料，用涂刷法或滾涂法均可，自上而下縱橫交錯各刷一遍，厚度約0.6毫米左右。
3、貼玻璃絲布：
玻璃絲布應采用無蠟型，無捻粗紗平紋布，厚度一般為0.2毫米，鋪貼玻璃絲布時，拉力松緊要一致，涂膠料和滾壓膠料是玻璃鋼工程的關(guān)鍵工序，膠料要涂得均勻，滾壓要用力一致，使膠液充分滲入玻璃布的孔眼及玻璃纖維內(nèi)，與玻璃布結(jié)成整體。
（1） 刷表面處理劑面料：
（2） 玻璃布鋪貼后一般需停歇4-6小時左右，待底層膠料開始固化后才刷面層膠料，涂刷方法與底料一樣，厚度約0.6毫米，一布二涂的總厚度一般為1.5毫米左右，根據(jù)設計要求，可做成二布三涂或更多。
4、當存在以下情況時，噴吹不能進行：
         *工作區(qū)域的相對濕度高于90%；
         *表面溫度未超過工作區(qū)域空氣露點溫度3℃
工程完畢后，清理施工場地及設備內(nèi)外
養(yǎng)護期：夏季至少5天，冬季至少7天。
